多功能取样机

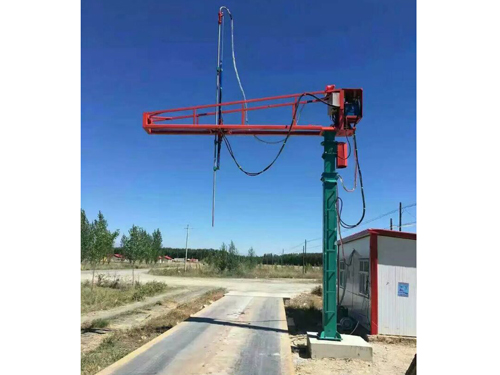

全自动扦样机是专门为实现车载包装粮食、散粮无盖运输车的自动扦样而设计制造的，主体结构，它的工作机构可沿z轴旋转的以及沿X轴移动。以上两个动作全是自动化。整机系统刚性好，调节和维修方便。是车载粮食抽样检验检测的关键设备。

全自动扦样机主要性能指标

1、旋转臂长（沿X轴） 5000mm（可根据用户要求制作）

2、扦样杆长（沿Z轴） 4500mm（可根据用户要求制作）

3、摆动角度 0～270°

4、遥控开关控制板电源380V

5、遥控器电池型号 9伏电池

6、旋转电机 380V 0.55kw

7、扦样小车移动电机 380V 0.75kw

8、扦样杆升降电机 380V 0.55kw

9、主柱升降液压电机 380V  3kw

10、吸粮器  380V  2.2kwGL型固定式粮食扦样机运输前将扦样小车移到靠近立柱部位，扦样杆移动最低位置。运输中注意设备与人的安全。

全自动扦样机设备安装

全自动扦样机安装时将立柱下面法兰螺栓孔与地脚螺栓对齐，扭紧螺母即时，同时注意旋转臂的旋转空间是否够用。（附地基安装）

机械安装后，将吸粮管与微型吸粮器管接上。

全自动扦样机工作原理

1、旋转臂的旋转靠旋转电机带动螺旋锥形齿轮带动转向立柱旋转，从而带动旋转臂转动。

2、扦样小车的前后移动靠扦样小车移动电机通过钢丝绳使扦样小车前后移动。

3、扦样杆上下移动靠扦样杆升降电机通过钢丝绳带动扦样杆上下移动。

4、扦样过程

当扦样点选好后，启动微型吸粮器，再启动扦样杆升降电机按下降按钮。当扦样杆插入粮食后，微型吸粮器使吸粮管与扦样杆形成一定的负压，这时粮食从扦样孔进入通过吸粮管进入微型吸粮器内，即完成了扦样作业。扦样杆插入粮内深度可根据车辆车箱底板高低，调整扦样杆最低限位开关。避免扦样杆下降过位触及车箱底板，损坏扦样杆。
